      J五十鈴水罐消防車 水罐1.85
      底盤型號:
      銷售經理:黃經理  點擊這里給我發消息
      購車電話:13971793555
      電子郵箱:340389925@qq.com
      微信二維碼:
      企業地址:湖北省隨州市
      車型詳情 MODELS FOR DETAILS

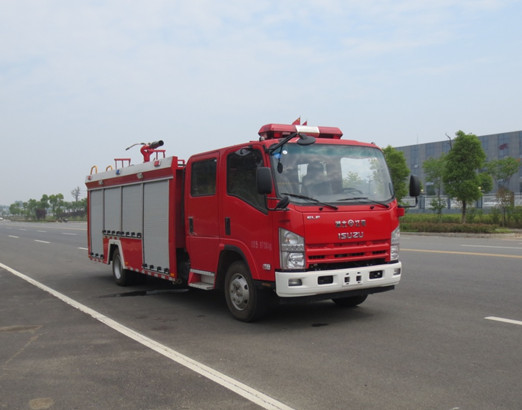

      J5070GXFSG20/Q6型水罐消防車

        規

      一、 整車描述

      J5070GXFSG20/Q6型水罐消防車,采用慶鈴QL1070BUKWY底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為原裝雙排,可乘坐2+3,該車為內倉罐結構,車身前部為水罐+器材箱,后部為泵房。載液罐體為質碳鋼,與底盤采用彈性連接,載水1850kg(容積大可做3000kg),裝備了上海雄真消防設備有限公司生產CB10/30-XZ型消防泵,額定流量30L/S,車頂安裝成都威斯特消防機械有限公司生產的PS30W型車用消防炮。該車輛結構緊湊,配置完備,機動性強,能夠及時應對企業,社區或點消防單位的火情,可以及時時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離?蓮V泛應用于消防救援站,消防隊,企業專職消防隊等。

      整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018第六階段限值的規定要求(國Ⅵ標準);整車通過國家消防裝備質量監督檢驗心檢測(報告編號:zb201930326)并已列入工信部汽車新產品公告,CCCF正在申報中。

      1、 整車主要參數

      外廓尺寸

      6805×1960×2950mm

      大總質量

      6750kg

      載液量

      水:1850kg

      高車速

      95km/h

      消防泵額定流量

      30L/s  1.0MPa

      消防炮額定流量

      30L/s  1.0MPa

      消防炮射程

      55m

      比功率

      88/6.75=13.03

      接近角/離去角

      24°/14°

      二、底盤

      1、 底盤主要參數

      型號

      QL1070BUKWY

      制造商

      慶鈴五十鈴(重慶)發動機有限公司

      發動機額定功率

      88kw

      發動機排量

      2999ml

      發動機排放標準

      GB17691-2018

      驅動形式

      4×2

      軸距

      3815mm

      大允許總重

      7020kg

      小轉彎半徑

      7m

      變速箱

      手動

      取力器

      YTQ200

      2、乘員室

      結構

      平頭、四門,原裝雙排

      司乘人員數

      2+3

      駕駛員位置

      左置

      設備

      原車儀表板處設置消防操作儀表板及警燈控制盒,加裝

      1、 警報器;

      2、 取力器控制開關及指示燈;

      3、 附加電源開關;



      三、 上裝結構及性能參數

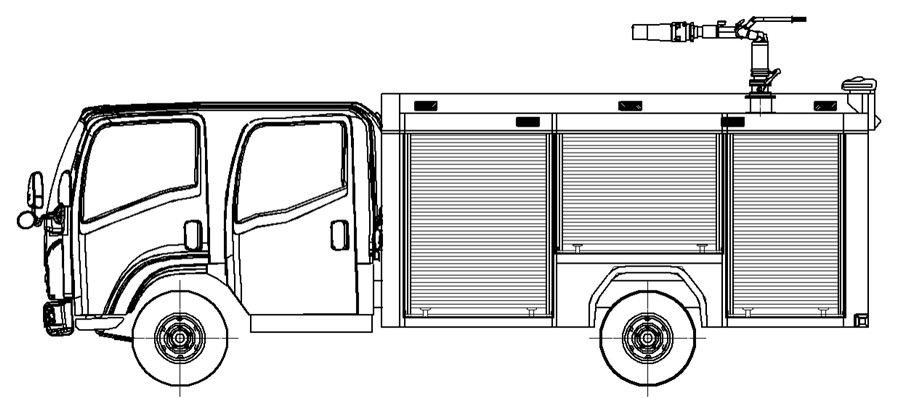

      總體布置

      整車由消防員乘員室和車身兩大部分組成,車身布置采用整體框架式結構,內藏水罐,兩邊為器材箱,后部為水泵房,罐體為平行長方體廂式容罐。

      工藝要求

      所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕,所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割,保證零件精度。



      1、 器材箱和泵室

      結構

      主框架結構采用質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走。

      器材箱

      器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。

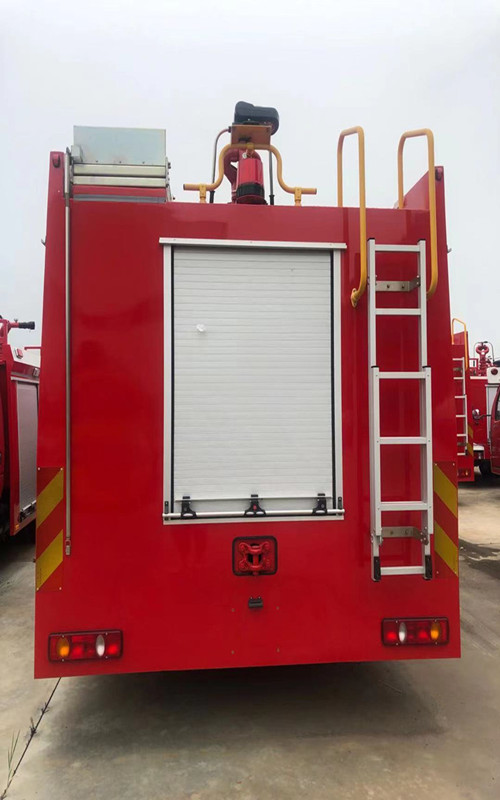

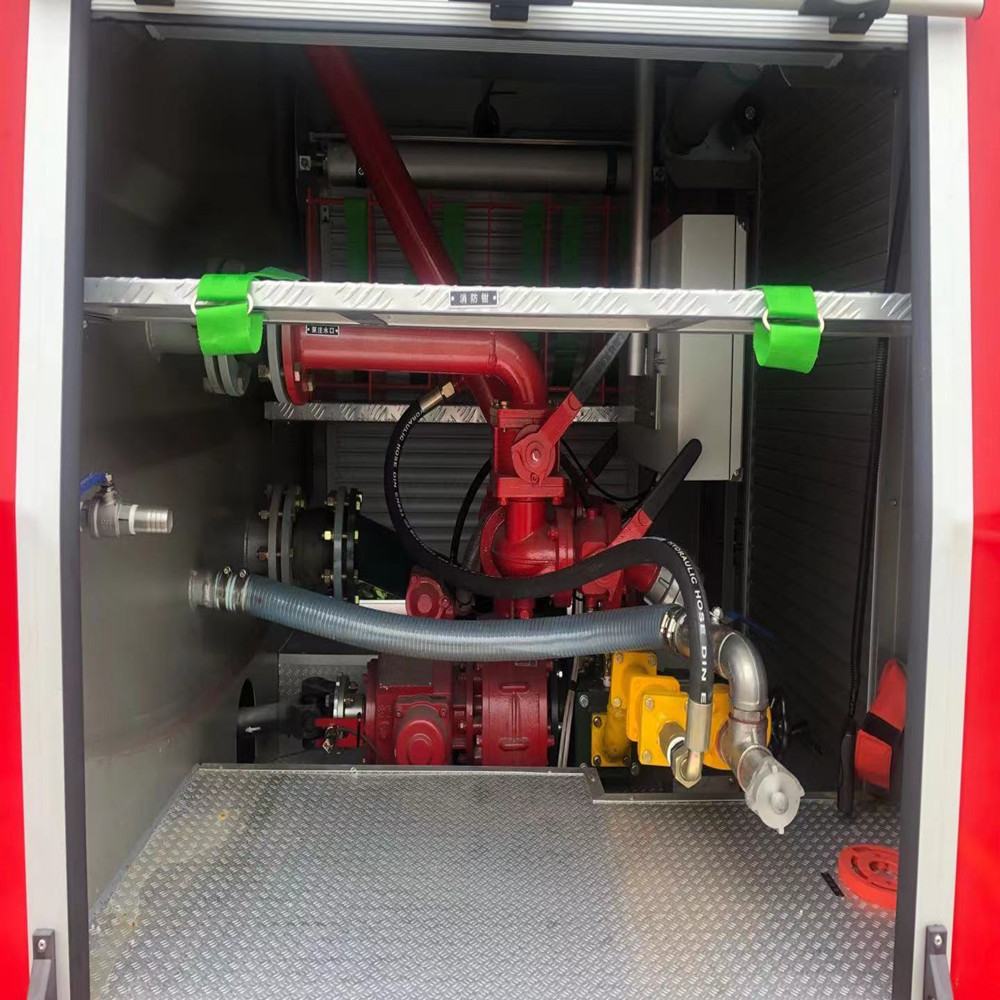

      泵房

      泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材





      爬梯及上車拉手







      后爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過450mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。

      2、容罐

      容量

      水:1850kg(容積大可做3000kg

      材質

      質碳鋼,厚度為3mm

      結構

      內藏式罐體,內設縱、防浪板,中間開有人孔,封頭、側板、隔板均有增加強度的梯形折筋,頂板采用角鐵加強,水罐能承受0.1 MPa 的靜水壓力,經0.1 MPa 靜水壓強度試驗,罐體兩側面不出現明顯殘余變形,整體防銹蝕處理

      罐體固定

      與底盤車架彈性連接

      罐體設置

      人孔:設DN460人孔1個,帶有快速鎖定/開啟裝置

      溢流口:設DN65溢流口1

      放余水口:設1DN40水罐放余水口,配球閥

      注水口:在水罐左右兩側各接1DN65接口

      進出水口:設1個水罐到水泵進水管,DN100閥門,設1個水泵至水罐注水管,DN65閥門,手動控制



      四、水系統

      1、水泵

      型號

      CB10/30-XZ型低壓車用消防泵

      形式

      常壓離心式

      額定流量

      30L/s @1.0MPa

      出口額定壓力

      1.0MPa

      大吸深

      7m

      引水裝置

      活塞式真空泵

      引水時間

      大吸深時35s







      2、 管路系統

      管道材質

      質無縫鋼管

      吸水管路

      泵房后側設一個DN100吸水口

      注水管路

      水罐左右兩側各設一個DN65注水口,泵房內設置1DN65水泵向罐內注水管路

      出水管路

      泵房左右兩側各設1DN80出水口,帶截止閥和捫蓋

      冷卻水管路

      配有冷卻取力器的冷卻水管路及控制閥

      五、滅火裝置

      1、車載水炮

      型號

      PS30W

      制造商

      成都威斯特消防機械有限公司

      回轉角度

      360°水平回轉

      大仰/俯角

      俯角≤-15°,仰角≥+60°

      流量

      30L/S

      射程

      ≥55m

      六、消防控制系統

      控制面板主要包括駕駛室控制和泵室控制兩部分

      駕駛室內控制

      水泵脫掛檔、警燈警報、照明及信號裝置控制等

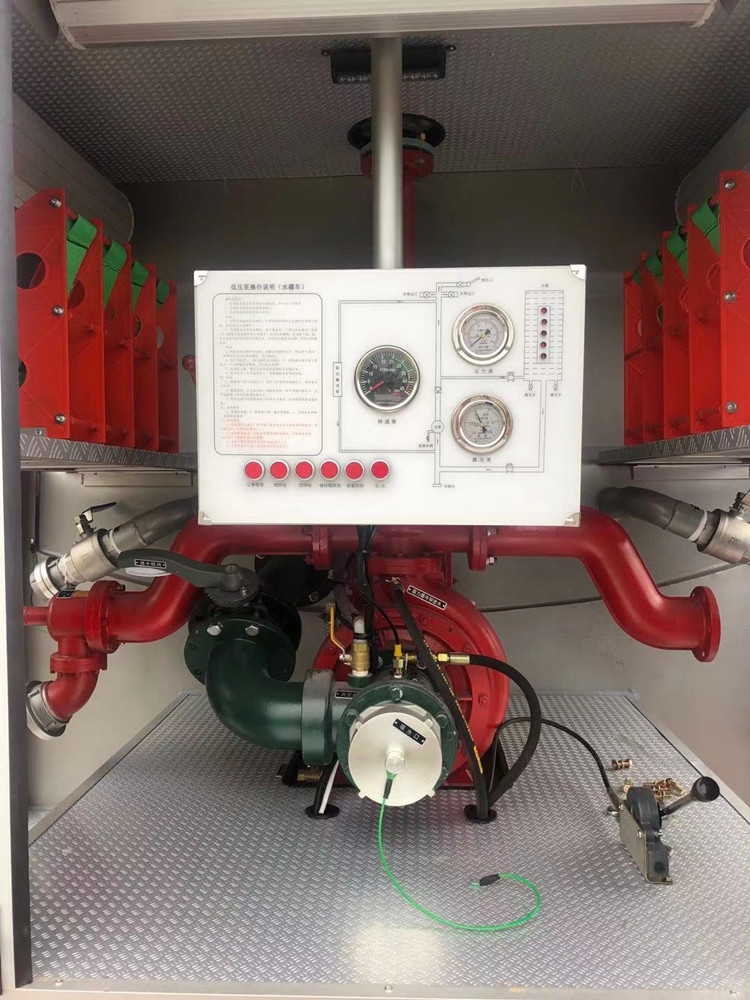

      泵室內控制

      上裝總電源開關、參數顯示、狀態顯示





      七、電氣設備

      附加電氣

      設獨立電路

      輔助照明

      消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等

      頻閃燈

      車身兩側安裝紅、藍兩色頻閃燈

      警示裝置

      長排全紅警燈,安裝在駕駛室頂部

      警報器,其控制盒在駕駛員前下方

      火場照明



      八、表面處理

      面漆

      質國產漆

      顏色

      車體外表面主色為RO3消防紅


      咨詢電話:18672201259(黃雄)微信同號







      J五十鈴水罐消防車 水罐1.85 售后服務說明
      1、服務承諾: 產品銷售后一年或2.5萬公里免費維修,超過 一年,只收取配件費。我們承諾公司對產品負責;服務讓顧客滿意。詳細請見>>
      2、購車流程: 1、咨詢洽談(電話洽談或來廠考察洽談) 2、簽訂汽車購銷合同(傳真、郵遞或者來廠簽訂)
      3、我廠按時按質生產 4、交付驗收 >>點擊查看詳細內容
      ★歡迎來電咨詢更 多 J五十鈴水罐消防車 水罐1.85 聯系電話: 13971793555
