豪沃單橋水罐消防車
（豪沃 ZZ5207TXFV471GF5型底盤）
技
術
規
格
書
一、整車要求

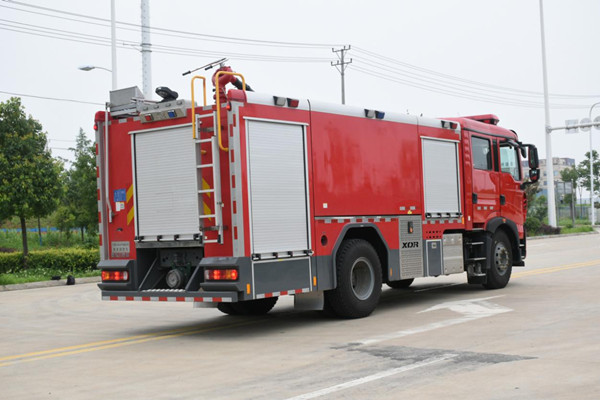

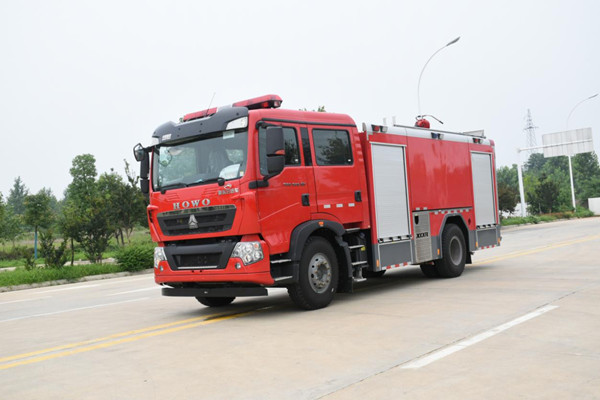

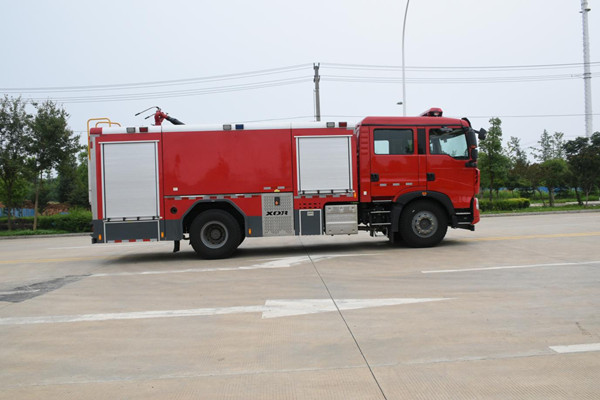

豪沃單橋水罐消防車，整車由二類汽車底盤、罐體、消防泵、管路、儀表電路系統等部件組成，原裝雙排駕駛室可乘坐2+4人；該車為外露罐結構，車身前部為器材箱構成，中部為水罐，尾部為泵房。水罐為碳鋼材質，內部噴涂環氧底漆和環氧瀝青漆，載水7.95立方，裝備CB10/60常壓消防泵，車頂安裝PS8/50W型消防炮。
二、整車主要參數
外廓尺寸：8820x2510x3570mm
最大總質量：19200kg
額定質量：7950kg
整備質量：10800kg
載液量：罐體容積不小于7950L
最高車速：100km/h
消防泵額定流量：60L/s@1.0MPa
消防炮額定流量:50L/s@0.8MPa
消防炮射程（水）：≧60m
接近角/離去角：19°/11°
三、底盤主要參數
型 號： ZZ5207TXFV471GF5豪沃國Ⅵ底盤
驅動型式：4×2
軸 距：4700mm
最高車速：101km/h
發動機型號：MC07H.35-60（國Ⅵ）
額定功率：257kW
排 量：7360ml
總 質 量：20100kg
四、駕乘室
結構：平頭、四開門雙排駕駛室。后排座位安裝4具空氣呼吸器支架。
座位設置：前排2人（含駕駛員）+后排4人
設備：除原車設備外，加裝有100W警報器、取力器控制開關及警燈控制盒。
五、容 罐
容 量：水7950L
材 質：水罐采用優質碳鋼板，罐體內部進行腐處理，水罐底板4mm碳鋼板，水罐側板及封板3mm碳鋼板，水罐頂板3mm碳鋼花紋板；
結 構：鋼板焊接式，內設縱、橫防蕩板
設 備：21個人口孔，帶有快速鎖緊及開
啟裝置
21個液位指示器
21個排污口，手動閥控制
21個溢流裝置
技術要求：符合XF39的有關規定

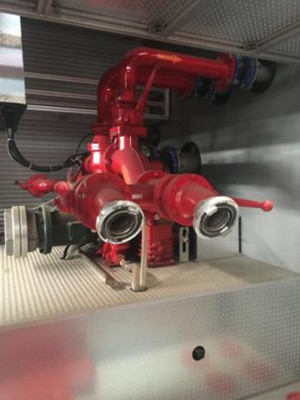

六、消防泵
型 號：CB10/60 常壓消防泵
流 量：60L/s
壓 力：1.0Mpa
最大吸深：7m
引水時間：≤50s
真空泵形式：活塞式
安裝形式：后置式
七、管路系統
罐體管路材質為優質無縫鋼管，通過法蘭與各部件連接。
罐出水管路：設有1個DN150的罐出水管路，水由罐體進入消防泵，裝有1只DN150手動蝶閥，通過DN150撓性接頭連接水罐與消防泵。
外進水管路：消防泵后部有一個外進水口，外接150吸水管，內扣式管牙接口（KM150捫蓋密封）；
出水管路：
※消防泵左右各有1個DN80和1個DN65的常壓出水口；
※1個DN80的炮管路，采用DN80撓性接頭，用DN80炮球閥控制。
注水管路： ※ 左右各一個DN65外注水口（內扣管牙式接口）
※ 1個DN65罐注水管路，可通過消防泵直接向罐內注水；
放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。
八、取力器
型 式：夾心式(全功率)
操 縱：電磁閥控制（電動操控）
冷卻方式：強制可調式水冷
潤滑方式：飛濺式油潤滑
九、消防炮
型 號：PS8/50W
流 量：50L/s
射程(水)：≥70 m
壓 力：00.8MPa
回轉角度：水平360°，俯仰-30°～70°
十、器材箱
材 質：骨架為優質型鋼；內蒙板為氧化鋁合金花紋板粘結結構。
結 構：全鋼框架焊接結構，前部器材箱左右各一扇鋁合金卷簾門，尾部泵房左右及尾部各一扇鋁合金卷簾門，下設防滑翻轉踏板。
器材布置原則：
v 按戰斗編成和戰斗展開設計器材集成；
v 按人體工程學原理設計各種器材托架；
v 按使用邏輯關系和使用頻率放置器材；
v 站在地面或踏板上2個動作內取用任何器材。
十一、翻轉踏板
材 質: 優質Q235鋼材；蒙皮為鋁合金花紋板（陽極氧化處理）。
結 構：采用鉸鏈和門止口雙重鎖定，安全可靠。
十二、電器系統
※ 駕駛室頂部配備長排豪華紅紅LED警燈。
※整車后頂部安裝50W LED消防探照燈1個，360度自動轉動。
※ 車輛尾部安裝可折疊式爬梯。
※ 車輛兩側上方各配有3只紅藍爆閃燈及3只側照明燈，下方安裝安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房?jī)?nèi)均裝有照明燈，并符合GB4785規定。
※ 警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。
※ 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：壓力表、液位計、電源總開關等。
十三、總體技術要求
1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；
2、 整車性能符合GB7956的規定；
3、 液罐質量符合XF39的規定;
4、 整車外觀美觀大方,平整度符合XF39的規定;
5、 所有粘接平整牢固，符合企標規定。
6、 所有焊接牢固、焊后打磨光整。
十四、隨車文件
1） 底盤使用說明書 7）底盤號碼拓印件
2） 底盤維修手冊 8）消防車使用說明書
3） 底盤質量保修卡 9）消防車消防器材清單
4） 底盤合格證 10）消防車合格證
5） 隨車工具清單 11）消防車跟蹤服務卡
6） 發動機號碼拓印件 12）消防車交接清單
十五、基本器材配置
|
類別 |
序號 |
名 稱 |
規 格 |
數 量 |
單位 |
備 注 |
|
隨 車
技 術
文 件 |
1 |
消防車使用說明書 |
|
1 |
本 |
|
|
2 |
消防車器材配置表 |
|
1 |
單 |
|
|
|
3 |
汽車底盤使用說明書 |
|
1 |
本 |
|
|
|
4 |
汽車底盤合格證 |
|
1 |
單 |
|
|
|
5 |
消防泵使用說明書 |
|
1 |
本 |
|
|
|
6 |
隨車附件（工具） |
|
1 |
套 |
原底盤隨車附件、工具 |
|
|
滅 火
裝 備 |
1 |
吸水管 |
150×4米 |
2 |
根 |
內扣式 |
|
2 |
濾水器 |
FLF150 |
1 |
件 |
內扣式 |
|
|
3 |
分水器 |
FII80/65×2-1.6 |
1 |
件 |
內扣式 |
|
|
4 |
集水器 |
JII150/80×2-1.0 |
1 |
件 |
內扣式 |
|
|
5 |
水帶 |
16-65-20 |
6 |
盤 |
低壓；內扣式 |
|
|
6 |
水帶 |
16-80-20 |
4 |
盤 |
低壓；內扣式 |
|
|
7 |
水帶 |
16-65-5 |
1 |
盤 |
內扣式(外注水用) |
|
|
8 |
異徑接口 |
KJ65/80 |
2 |
件 |
內扣式 |
|
|
9 |
水帶包布 |
DT-SB |
4 |
件 |
|
|
|
10 |
護帶橋 |
長570 |
2 |
副 |
|
|
|
11 |
水帶掛鉤 |
|
4 |
件 |
|
|
|
12 |
地上消火栓扳手 |
QT-DS1；長370 |
1 |
件 |
|
|
|
13 |
地下消火栓扳手 |
長970 |
1 |
件 |
|
|
|
14 |
吸水管扳手 |
FS150 |
2 |
件 |
|
|
|
15 |
直流開關水槍 |
QZG3.5/7.5；65 |
1 |
支 |
低壓；內扣式 |
|
|
16 |
多用水槍 |
QDH6.0/8；65 |
1 |
支 |
低壓；內扣式 |
|
|
破 拆 救 生 工 具 |
1 |
滅火器 |
3㎏/ABC |
1 |
具 |
|
|
2 |
鐵鍬 |
長860/1050 |
1 |
件 |
|
|
|
3 |
鐵鋌 |
長900 |
1 |
件 |
|
|
|
4 |
消防腰斧 |
GF-285；長285 |
1 |
件 |
|
|
|
5 |
消防平斧 |
QTF-PF；長810 |
1 |
件 |
|
|
|
6 |
丁字鎬 |
QTF-DG；長700/900 |
1 |
件 |
|
|
|
7 |
橡皮錘 |
|
1 |
件 |
|
|
|
說 明 |
1、凡未列入該配置表中其他器材、部件均為用戶要求選配。 2、發車時銷售員應將提車單與此表一并到倉庫辦理器材配置領取手續。 |
|||||
