J5270GXFGL100/Z6型干粉水聯用消防車
技 術 規 格 書
一、 整車描述
1、 概述
|

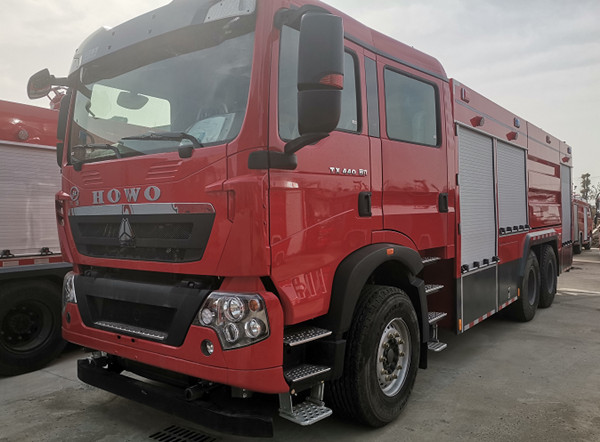

J5270GXFGL100/Z6型干粉水聯用消防車，采用重汽豪沃ZZ5357TXFV464MF5底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+4人,該車為外露罐結構，車身前部為器材箱（干粉罐，氮?dú)馄浚煞巯到y(tǒng)）,中部為罐體，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水8010kg，裝備了上海茸申消防設備有限公司生產CB20·10/30·60-RS型中低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PS8/60W(GL100)型車用消防炮和PF30干粉炮。該車最大的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。 整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：）并已列入工信部汽車新產品公告，CCCF正在申報中。 |
2、 整車主要參數
|
外廓尺寸 |
10170×2540×3550mm |
|
最大總質量 |
28000kg |
|
載液量 |
水罐車載水8010kg；干粉：2立方 |
|
最高車速 |
95km/h |
|
消防泵額定流量 |
60L/s 1.0MPa |
|
消防炮額定流量 |
水罐車：60L/s 1.0MPa |
|
消防炮射程 |
水罐車：≥75m |
|
比功率 |
327/27=12 |
|
接近角/離去角 |
19°/12° |
二、底盤
1、 主要參數
|

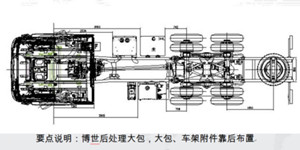

型號 |
ZZ5357TXFV464MF5 |
|
制造商 |
中國重汽集團濟南卡車股份有限公司 |
|
發動機額定功率 |
327kw |
|
發動機排量 |
10518ml |
|
發動機排放標準 |
GB17691-2018國Ⅵ |
|
驅動形式 |
6×4 |
|
軸距 |
4600+1400mm |
|
最大允許總重 |
35000kg |
|
最小轉彎半徑 |
≤19m |
|
變速箱 |
手動 |
|
取力器 |
原裝 |

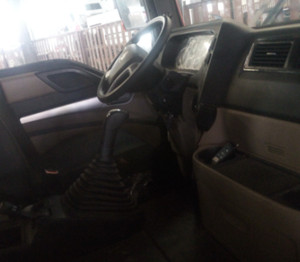

2、乘員室
|
結構 |
平頭、四門，原裝雙排 |
|
司乘人員數 |
2+4人 |
|
駕駛員位置 |
左置 |
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、 警報器； 2、 取力器控制開關及指示燈； 3、 附加電源開關； |
三、 上裝結構及性能參數
|
總體布置 |

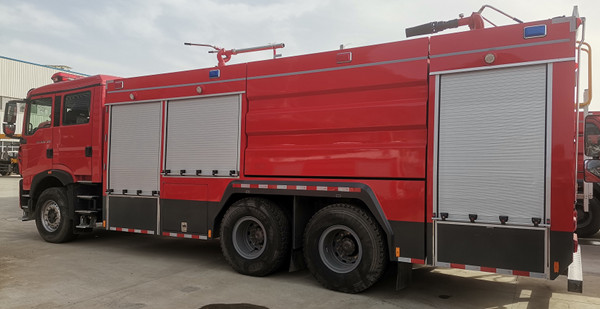

整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為罐體，后部為泵房，罐體為平行六面體廂式容罐。 |
|
|
|
1、 器材箱和泵室
|
結構 |
主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。 |
|
|
器材箱 |

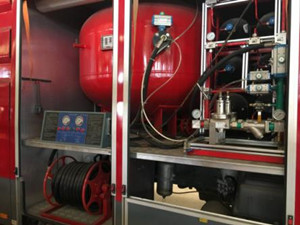

器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱內安裝干粉罐，氮?dú)馄考案煞巯到y(tǒng)。 |
|
|
泵房 |
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材；車箱頂部放置吸水管及消防梯支架。
|
|
|
爬梯及上車?yán)?/span> |
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。 |
|
|
2、水罐 |
||
|
容量 |
8010kg |
|
|
材質 |
優質SUS304(底5mm邊4mm封板4mm) |
|
|
罐體固定 |
與底盤車架彈性連接 |
|
|
罐體設置 |
人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 |
|
|
溢流口：設DN65溢流口1個 |
||
|
放余水口：設1個DN25水罐放余水口，配球閥 |
||
|
注水口：在水罐左右兩側各接1只DN65接口 |
||
|
進出水口：設1個水罐到水泵進水管，DN150閥門手動控制（可選裝氣動），設1個水泵至水罐注水管DN65閥門手動控制（可選裝氣動） |
||
四、水系統
1、水泵
|
型號 |
CB20·10/30·60-RS型中低壓車用消防泵 |
|
形式 |
中低壓離心式 |
|
額定流量 |
60L/s @1.0MPa 30L/s @2.0MPa |
|
出口額定壓力 |
1.0MPa |
|
最大吸深 |
7m |
|
引水裝置 |
自帶滑片泵 |
|
引水時間 |
最大吸深時≤50s |
2、 管路系統
|
管道材質 |
優質無縫鋼管 |
|
吸水管路 |
泵房左右兩側設1個DN150吸水口 |
|
注水管路 |
水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路 |
|
出水管路 |
泵房左右兩側各設2個DN65及1個DN80出水口，帶截止閥和捫蓋 |
|
冷卻水管路 |
配有冷卻取力器的冷卻水管路及控制閥 |
五、滅火裝置
1、車載水炮
|
型號 |
PS8/60W |
|
制造商 |
成都威斯特消防機械有限公司 |
|
回轉角度 |
360°水平回轉 |
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
流量 |
60L/S |
|
射程 |
≥75m |
2、車載干粉炮及卷盤
|
型號 |
PF30 |
|
控制類型： |
電、氣動操作手動操作 |
|
材質： |
耐腐蝕材料 |
|
噴射強度： |
30kg/s |
|
工作壓力： |
1.4Mpa |
|
1套干粉卷盤，長30m，通徑DN25、帶干粉槍，手動卷繞。 |
|
3、氮?dú)馄?/b>
|
氮?dú)馄繑?shù)量： |
9個（滿足干粉使用，帶鋼瓶架），設計符合GB5099規定 |
|
容量： |
70L |
|
填充壓力： |
15Mpa |
|
充氣時間： |
45s,設有集中充氣接口 |
|
1套干粉卷盤，長30m，通徑DN25、帶干粉槍，手動卷繞。 |
|
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
|
駕駛室內控制 |
水泵脫掛檔、警燈警報、照明及信號裝置控制等 |
|
泵室內控制 |
上裝總電源開關、參數顯示、狀態顯示 |
七、電氣設備
|
附加電氣 |
設獨立電路 |
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
警報器，其控制盒在駕駛員前下方 |
|
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
八、表面處理
|
面漆 |
優質國產漆 |
|
顏色 |
車體外表面主色為RO3消防紅 |
九、隨車消防器材的布置和配備
1、器材布置
|
1 |
按照消防實戰需要，根據消防操作程序，就近取放。 |
|
2 |
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
|
3 |
標示醒目，多人操作，互不干涉。 |
2、器材配備（標配）
|
1 |
吸水管 |
150×4米 |
2 |
根 |
螺紋式 |
|
2 |
濾水器 |
FLF150 |
1 |
件 |
螺紋式 |
|
3 |
分水器 |
FII80/65×3-1.6 |
1 |
件 |
內扣式 |
|
4 |
集水器 |
JII150/65×2-1.0 |
1 |
件 |
內扣式 |
|
5 |
水帶 |
20-65-20 |
6 |
盤 |
低壓；內扣式 |
|
6 |
水帶 |
13-80-20 |
6 |
盤 |
低壓；內扣式 |
|
7 |
異徑接口 |
KJ65/80 |
2 |
件 |
內扣式 |
|
8 |
水帶包布 |
DT-SB |
4 |
件 |
|
|
9 |
水帶掛鉤 |
|
4 |
件 |
|
|
10 |
地上消火栓扳手 |
QT-DS1；長400 |
1 |
件 |
|
|
11 |
地下消火栓扳手 |
長860 |
1 |
件 |
|
|
12 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
13 |
直流開關水槍 |
QZG3.5/7.5；65 |
1 |
支 |
低壓；內扣式 |
|
14 |
直流開花水槍 |
QZK3.5/7.5；65 |
1 |
支 |
低壓；內扣式 |
|
15 |
消防桶 |
|
1 |
個 |
|
|
16 |
滅火器 |
3㎏ |
1 |
具 |
|
|
17 |
消防腰斧 |
長390 ；GF-285 |
1 |
件 |
|
|
18 |
橡皮錘 |
|
1 |
件 |
|
|
19 |
可充電式手提照明燈 |
|
1 |
件 |
|
