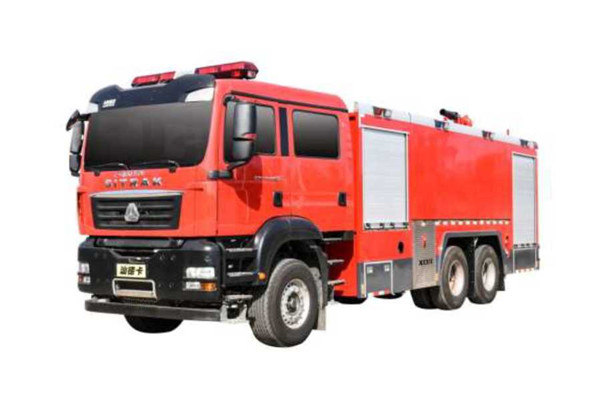

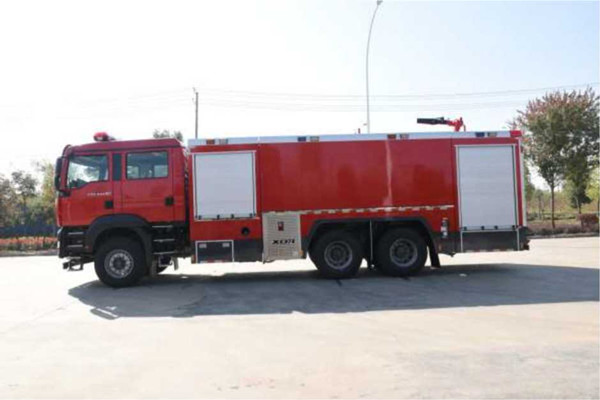

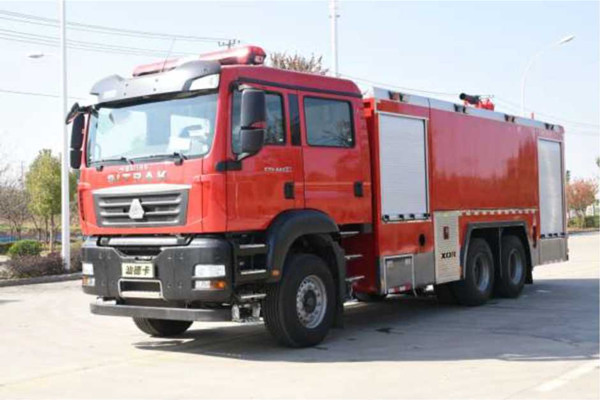

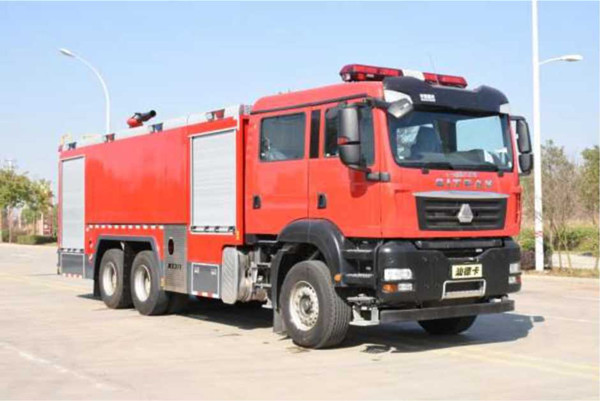

汕德卡后雙橋泡沫消防車
(汕德卡ZZ5356V524MF5型底盤)

技

術

規

格

書

一、整車要求

汕德卡后雙橋泡沫消防車是由二類汽車底盤、罐體、水泵、管路、儀表電路系統等 部件組成，該車裝配鋁合金后爬梯（可拆卸），泵房在整車尾部，罐體為鋼板焊接式， 載液量15.0方（水12方/泡沫3方），水罐材質為優質碳鋼板，水罐內部做防腐處理， 泡沫罐為不銹鋼材質。該車裝備CB10/100常壓消防泵，PLKD8/80兩用消防炮。

二、 整車主要參數

外廓尺寸：10300x2550x3640mm

最大總質量：31000kg

載液量：水12000L，泡沫3000L

最高車速：90km/h

水泵額定流量：100L/s@1.0MPa

消防炮額定流量：80L/s@0.8MPa

消防炮射程：N85m （水），N80m （泡沫）

接近角/離去角：19° /9°

三、 底盤主要參數

型 號：ZZ5356V524MF5汕德卡國VI底盤

驅動型式：6X4

軸 距：4600+1400mm

最高車速：90km/h

發動機型號：MC11.44-60

額定功率：327KW

排 量：10518ml

總質量：35000kg

四、駕駛室

結 構：平頭、四開門雙排駕駛室，后排座位安裝4具空氣呼吸器托架。

座位設置：前排2人（含駕駛員）+后排4人

設 備：除原車設備外，加裝有100W警報器、取力器控制開關及警燈控制盒。五，容罐

容 量：水12000L ,泡沫3000L

材 質：水罐采用優質碳鋼板，罐體內部進行腐處理，

泡沫罐采用優質不銹鋼板，水罐底板4mm碳鋼板，水罐 側板及封板4mm碳鋼板，水罐頂板3mm碳鋼花紋板；泡 沫罐底板4mm不銹鋼板，泡沫罐側板及封板4mm不銹鋼 板，泡沫罐頂板3mm不銹鋼花紋板。

結 構：鋼板焊接式，內設防蕩板

設 備：◊ 2個人口蓋，帶有快速鎖緊及開啟裝置

令2個液位指示計

◊ 2個排污口

導1個溢流裝置

◊ 1個呼吸閥口

技術要求：符合XF39《消防車消防要求和試驗方法》的有關規定

■六、消防泵

型 號：CB10/100常壓消防泵 流 量：100L/s@1.0Mpa

最大吸深：7m

引水時間：W80s

真空泵形式：活塞式

安裝形式：后置式

七、管路系統

罐體管路材質為優質無縫鋼管，通過法蘭與各部件連

罐出水管路：設有1個DN150的罐出水管路，水由罐體進

入消防泵，裝有1只DN150氣動蝶閥，通過

DN150撓性接頭連接水罐與消防泵。

外進水管路：消防泵后部有2個外進水口及左右各1各進水

口，外接150吸水管，內扣式管牙接口；

出水管路：淤消防泵左右各有2個DN80的常壓出水口;

淤1個DN100的炮管路，采用DN100撓性接頭，用DN100氣動蝶閥控制

注水管路：淤2個DN65及2個DN80管路（外注水）分布車身中部?jī)蓚?cè)；

淤1個DN65罐注水管路，可通過消防泵直接向罐內注水，DN65氣動蝶閥 控制；

放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

八、 泡床比例混合器

型號：PH64

混合比：6%

最大混合流量：64L/s

結構形式：環泵式

九、 取力器

型 式：夾心式（全功率）

操 縱：電磁閥控制（電動操控）

冷卻方式：強制可調式水冷

潤滑方式：飛濺式油潤滑

十、消防炮

型 號：PLDK8/80

流 量：80L/s

射 程：＞85 m（水），^80 m（泡沫）

壓 力：0.8MPa

回轉角度：水平360°，俯仰-30°〜70°

十一.器材箱

材 質：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

結 構：全鋼框架焊接結構，前器材箱左右側各有1扇鋁合金卷簾門，后泵房左右

后側各1扇鋁合金卷簾門，輕便可靠、噪聲小，下設防滑翻轉踏板。

器材布置原則

按戰斗編成和戰斗展開設計器材集成

按人體工程學原理設計各種器材托架

•按使用邏輯關系和使用頻率放置器材；

•:* 站在地面或踏板上2個動作內取用任何器材。

十二.翻轉路板

材 質：優質Q235鋼材；蒙皮為鋁合金板（陽極氧化

處理）。

結 構：采用絞鏈和門止口雙重鎖定，安全可靠。

十三.電器系統

次 駕駛室頂部配備1.8米長排豪華紅紅LED警燈。

次 整車后頂部安裝50W LED消防探照燈1個，360度遙控轉動。

次車輛尾部安裝可折疊式爬梯。

次 車輛兩側上方各配有4個紅藍爆閃燈及4個側照明燈，下方安裝安全標志燈和側 回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房?jī)?nèi)均裝有 照明燈，并符合GB4785規定。

次警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制 器件安裝在駕駛室內。

淤 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：壓力表、 液位計、電源總開關及器材箱燈開關等。
