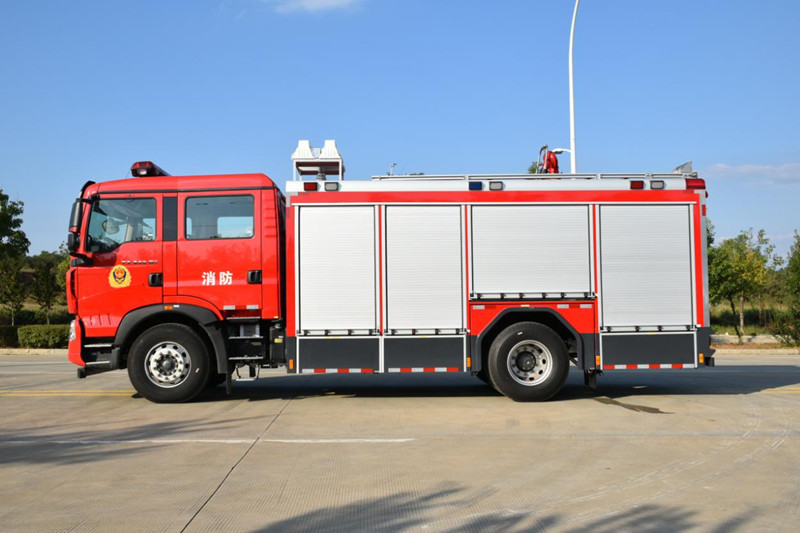

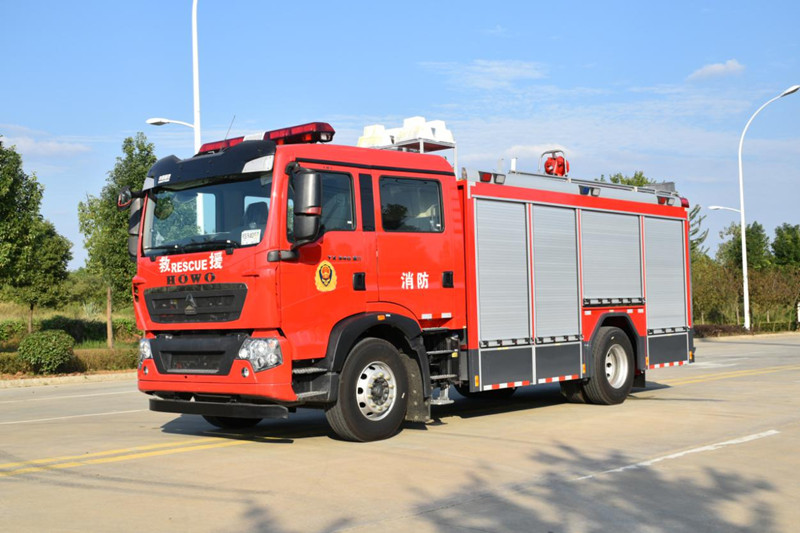

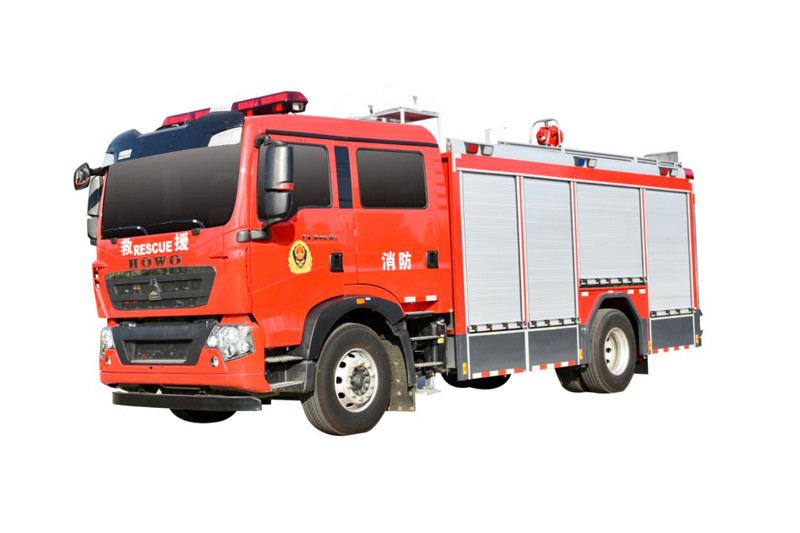

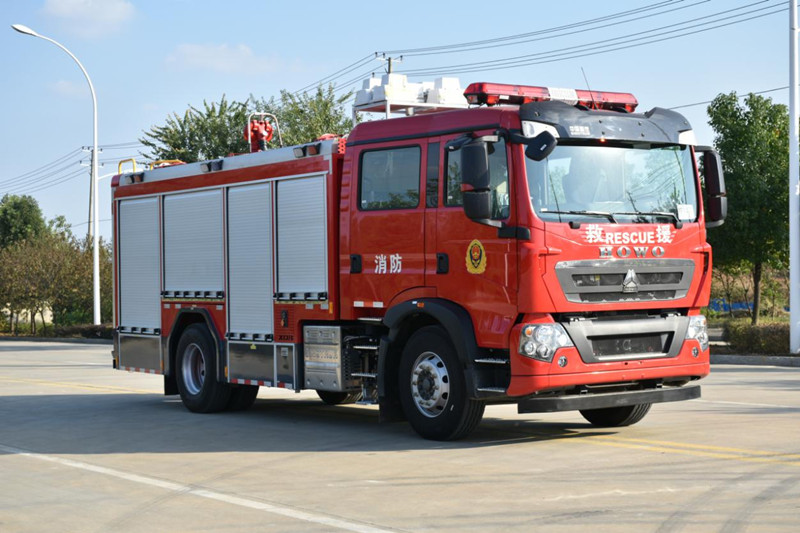

YZR T5G單橋城市主戰消防車

（重汽ZZ5207TXFV471GF5型底盤）

一、整車要求

我公司生產的T5G單橋城市主戰消防車采用中國重汽集團濟南卡車股份有限公司生產的ZZ5207TXFV471GF5型二類汽車底盤， 該車原裝雙排駕駛室，可載含駕駛員在內的乘員6人，駕乘舒適輕便。該車采用DC-CAFS60/45M型集成壓縮空氣泡沫滅火系統,該壓縮空氣泡沫系統操控簡易，泡沫生成實現即時全自動微機精確調控，并設多重保護與報警系統，消防作戰員可依據復雜的火場情況，方便地借助按鈕選擇干泡沫、濕泡沫等不同類型的泡沫滅火方式。該套系統不僅裝有A類泡沫原液，還裝有B類泡沫原液，可高效率地撲滅和控制A、B類物質火災，并具備良好的環保性能。另外該車配置有牽引電動絞盤，7.6米氣動升降舉升4*1000w照明燈和10.5kw車載發電機，使得該車還可獨立開展偵查、破拆、救生、照明、防護等綜合搶險救援功能。

二、整車主要參數

外廓尺寸：8620x2510x3620mm

醉大總質量：18000kg

額定質量：5150kg

整備質量：12400kg

    載液量：罐體容積不小于5000L

    消防泵額定流量：60L/s@1.0MPa，30L/s@2.0MPa

    消防炮額流量：48L/s 0.8MPa

    消防炮射程：≧70m（水）、≧60m（B類泡沫）、≧40m（A類泡沫）

絞盤參數：醉大拉力：7000kg，驅動型式：電動

升降照明燈參數：醉大離地高度：≥7.6m

三、壓縮空氣泡沫系統主要參數

	濕泡沫			干泡沫
	流量 （L/Min）	射程（M）	發泡倍數	流量 （L/Min）	射程（M）	發泡倍數
出口A	180	≥22	≥7	100	≥12	≥10
出口B	180	≥22	≥7	100	≥12	≥10
炮出口	280	≥35	≥7
炮出口（特濕泡沫）	480	≥40	≥4

四、底盤主要參數

型    號：ZZ5207TXFV471GF5 重汽HOWO國Ⅵ底盤

驅動型式：4×2

軸    距：4700mm

醉高車速：101km/h

發動機型號：MC07H.35-60

額定功率：257kW

總 質 量：20100kg

五、主要結構：

１、駕駛室

結  構：四開門駕駛室,乘員人數2+4人。

座位設置：前排2人后排4人，其中后排乘員座位后面安裝空氣呼吸器固定架4個。

翻轉：前翻式電動舉升翻轉系統（原車自帶）。

乘員室內設備：除原車設備外，加裝有100W警報器、警燈開關、取力器控制開

關。

警燈：駕駛室頂部安裝長排LED頻閃紅警燈。

２、容罐：

載液量：

l 水罐載水量：4000kg

l A類泡沫罐載液量：300kg

l B類泡沫罐載液量：700kg

材  質：

l 水罐采用憂質碳鋼板焊接而成

l 泡沫罐采用憂質不銹鋼板0Cr18Ni9焊接而成

結構

l 水罐結構：水罐為焊接式結構，前后封板、罐兩側壁板、防浪板均設有可增加強度的梯形折筋，另有維修人孔圈。

l 罐頂有1個入口孔，帶快速鎖緊及開啟裝置的罐蓋。

l 罐頂裝有1個DN80的溢流管。

l 1個液位指示器。

l 1個排污口。

l A類泡沫罐結構：位于水罐前頂部，內設隔板加強筋。

l 罐頂設1個A類泡沫注液口。

l 罐頂設1個出氣口。

l 1個液位指示器。

l 罐底設1個排污口。

l B類泡沫罐結構：位于水罐前部，其強度安全、密封可靠。

l 罐頂有1個人口蓋，帶快速鎖緊及開啟裝置的罐蓋。

l 罐頂安裝有DN50呼吸閥一個。

l 罐底設1個排污口。

l 1個液位指示器。

３、水泵：

   （1）、水泵：

型號：CB20.10/30.60-XZ型中低壓消防泵

額定流量：60L/S（1.0Mpa時），30L/S（2.0Mpa時）

材質：鋁合金外殼、不銹鋼泵軸、呂合金葉輪

   （2）、引水泵：活塞式

吸深： ≥ 7m

引水時間：≤ 50s

４、B類泡沫比例混合系統：

泡沫比例混合器型號：PH64

型式：負壓環泵式

混合比：6%

５、壓縮空氣系統：DC-CAFS60/45M

空氣壓縮機型號：EV06-NK

        型式：螺桿式

額定流量：額定性能5.5m3/min，（壓力0.85MPa時）

工作壓力：0.85 Mpa

醉大工作壓力：1.5MPa

自動壓力平衡系統：氣壓隨水壓波動范圍≤10%

電動泡沫泵型號： BM12.10N

流量和壓力：12L/min/0.8Mpa

比例調節范圍：0—9.9%

醉高噴射壓力：1.4Mpa

６、管路系統：

（1）、吸水管路：

設 1個DN150罐內吸水管路系統。

水泵后部設有1個DN150外吸水管路系統。

（2）、壓縮空氣泡沫管路：

泵房左側設置DN65、DN80壓縮空氣泡沫出液口各一個。

（3）、注水管路

車廂右側各有1個安裝DN65外注水口，可通過管路向罐內注水。

泵房內設置1個DN65管道向罐內注水并通過DN65球閥控制。

（4）出水管路：

車頂部設置１個DN80消防炮管路及控制閥。

泵房左右兩側各設置1個DN80、DN65出水管路及控制閥。

（5）、放余水管路：

壓縮空氣泡沫系統底部設有放余水管路及控制閥。

水泵底部設有放余水管路及控制閥。

（6）、冷卻水管路：

為使空氣壓縮機及取力器在工作中運行正常，配有同空壓機冷卻系統、取力器冷卻系統連通的冷卻水管路及控制閥。

（7）、排污管路：

水罐底部設置１個DN40的排污管路及控制閥。

B類泡沫原液罐底部設置１個DN25的排污管路及控制閥。

A 類泡沫原液罐底部各設置１個DN25的排污管路及控制閥。

７、消防炮：

型號：PL8/48型泡沫/水兩用消防炮（更換A類炮頭即可出壓縮空氣泡沫液）

位置：液罐頂部

控制方式：手動

噴射壓力：0.8Mpa

流量：48L/s

噴射炮旋轉角度：360°

噴射炮仰角：≥+75°

噴射炮俯角：≤-15°

射程：水≥70m  泡沫≥60

８、升降照明系統：

發電機：             本田動力

功率：               10.5KW

頻率：               50HZ

電壓：               220V

主照明燈：

功率：               4×1000W

移動照明燈：         500W/ 2只

升降桿：

型式：               氣動

醉大離地高度：       8m

舉升重量：           45kg

云臺：

俯仰度：             330°

水平旋轉：           360°全旋轉

電壓：               220V

電纜線盤：

電壓：               220/380V

頻率：               50HZ

數量：               30m（220V）x2

配電箱：設有功能控制鍵、儀表、各種操作全部集中于控制箱上，并能準確快捷的控制全部運轉動作，配置5m線控按鍵。

９、牽引絞盤系統：（美國冠軍）

型    號：N16800XF

驅動形式：直流電動

醉大拉力：7650Kgs

鋼絲尺寸：13mmx38m

重   量：108kg

安裝位置：位于車輛尾部

１０、取力器：

型式：夾心式

操縱：電磁閥、氣動控制、控制位置位于駕駛室內儀表盤處

冷卻方式：機油冷卻

潤滑方式：飛濺式油潤滑

１１、器材箱及泵房：

材質：本體主骨架為鋼制型材，內部器材架為鋁合金型材。內飾側板為1.2mm氧化鋁合金花紋板，內飾底板為1.2mm氧化鋁合金花紋板。

結構：采用鋼制框架和鋁合金型材專用連接件結構，器材放置空間充足，放置器材隔斷空間可調整。適當位置選配采用立式推拉架、扡架和空氣呼吸器旋轉架的方式，保證器材便于取用。對車廂內部需要經常檢測的部件，在適當部位加裝有活門，其他需要進入車內部檢查和維修的地方也加裝有敞開或有可移動的板件。

卷簾門：所有器材廂及泵室都采用帶鎖卷簾門，把手和鎖堅固耐用，不宜變形。卷簾門導軌內加裝LED照明燈帶，所有卷簾門均經過水淋密封性能試驗。

翻板踏腳：鋼框架覆鋁合金花紋板，采用鉸鏈加止口雙重鎖定，腳踏板邊角處安裝有黃色警示燈閃爍，安全可靠。

１２、儀表板及板上設備

儀表板位于車尾部的泵室內，帶有一個控制板并具備充足的照明；所有控制手柄、開關、指示燈的近旁都有中文標識和操作步驟說明。

儀表板裝有：

液位表：3只

轉速表： 1只

壓力表：1只

真空壓力表：1只

泡沫比例混合器控制單元：1套

空壓機溫度表：1只

油門調節裝置：1套

儀表照明開關：1個

空氣壓力表： 1個

A類系統供水開關：1個

炮控制開關： 1個

其他各類控制閥若干

１３、電器及警示系統:

l 整車所有用電設備總功率低于發電機額定功率的1.4倍

l 牌照燈座符合GB4785的規定，滿足牌照照明需要

l 駕駛室頂部配備1只1.6米LED長排頻閃紅警燈,警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器安裝在駕駛室內

l 廂體頂部左右兩側各安裝藍、紅兩色爆閃燈，間隔≤3m，下兩側各安裝4具安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，駕駛室、器材箱、泵房內均裝有照明裝置，并符合GB4785規定

l 后泵房處的系統控制面板上設有各類指示燈、顯示儀表、安全報警裝置。

l 在車輛適當位置選裝自動充電系統，在車輛停駛狀態下自動為車輛蓄電池進行智能充電，避免車輛發生因虧電而引起的啟動困難。

１４、噴漆：

采用國產油漆，駕駛室、車體為消防紅，底盤和副車架為黑色，翼子板、保險杠、小高頂為灰色。整車漆膜要求平整、光亮。

六、總體技術要求：

l 整車性能符合GB7956.1-2014《消防車 第1部分：通用技術條件》的規定

l 整車性能符合GB7956.6-2015《消防車 第6部分：壓縮空氣泡沫消防車》的規定

l 消防泵性能符合GB6245-2006《消防泵》的規定

l 整車外廓尺寸、軸荷及質量應符合GB1589-2016《道路車輛外廓尺寸、軸荷及質量限值》的規定

l 整車外部照明和信號裝置應符合GB4785《汽車及掛車外部照明和信號裝置的安裝規定》的規定

l 所有焊接牢固，光潔，平整

七、技術文件：

1） 底盤使用說明書          7）底盤號碼拓印件

2） 底盤維修手冊            8）消防車使用說明書

3） 底盤質量保修卡          9）消防車消防器材清單

4） 底盤合格證              10）消防車合格證

5） 隨車工具清單            11）消防車跟蹤服務卡

6） 發動機號碼拓印件        12）消防車交接清單
