整車要求

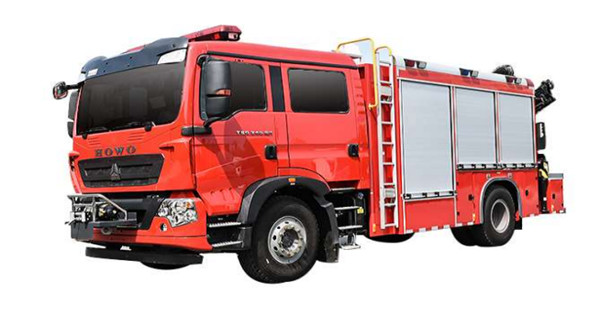

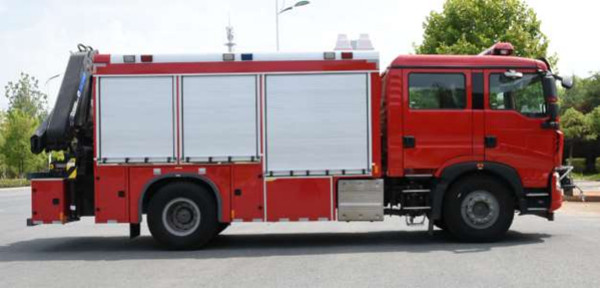

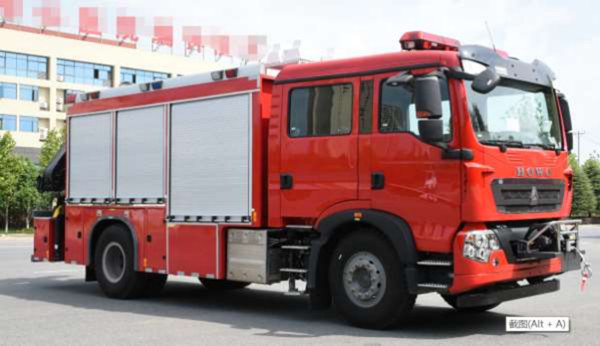

我公司生產的 T5G 搶險救援消防車采用中國重汽集團濟南卡車股份有限公司生產 的 ZZ5207TXFV471GF5 型二類汽車底盤，原裝雙排座駕駛室，可載含駕駛員在內的乘員

6 人，該車駕乘舒適輕便。車輛配備 24V 電動牽引絞盤,可牽引 7 噸左右物品；器材箱 內安裝有大功率發電機組，并可按客戶需求搭建各種搶險救援用器材框架、托板。車 頂還配有升降照明系統,起升離地高度可達 8m,配備 4 盞功率 1000W 照明燈。車輛選裝 自動充電脫落裝置，保證車輛應急啟動。車后配有液壓起重機，最大可起吊 5000kg 物 品。

二、   整車主要參數

外廓尺寸： 9000x2530x3600mm

最大總質量： 13450kg

最高車速： 95km/h

吊機參數： 最大吊重： 5000kg，最大工作幅度： 8.3m，

前置絞盤參數： 最大拉力： 70KN，驅動型式：電動

升降照明燈參數： 最大離地高度：≥8m

接近角/離去角： 19/12o

三、  底盤主要參數

型    號： ZZ5207TXFV471GF5 重汽 HOWO 國Ⅵ底盤

驅動型式： 4×2

軸    距： 4700mm

最高車速： 101km/h

發動機型號： MC07H.35-60

額定功率： 251kW

總 質 量： 20100kg

四、  駕駛室

結    構： 平頭、四開門原裝雙排駕駛室， 液壓翻轉機構， 后排座位加裝 4 具空

氣呼吸器支架。

座位設置：前排 2 人(含駕駛員位置) +后排 4 人

設    備：除原車設備外，100W 警報器、取力器控制開關及警燈控制盒，標志

燈，示廓燈開關。

五、  器材箱結構

材  質： 骨架及外

蒙皮為優質碳鋼； 內蒙

板為氧化鋁合金花紋板

粘結結構。

結  構： 器材箱體

為密封箱式結構， 外部

采用骨架焊接； 內部蒙皮為 1.2mm 鋁合金小米花紋鋁

板。 器材箱內部骨架按器材規格尺寸分層設置。器材箱

左右各三扇鋁合金卷簾門，下設防滑翻轉踏板。

爬  梯： 安裝在器材箱尾部，上下快捷方便， 配有

不銹鋼扶手。

卷簾門： 器材箱左右兩側分別裝有三扇合金卷簾

門。

取放機構：根據消防部隊所需的器材進行設計布

置，可采用立式抽拉板、立式旋轉柜、平面拖板、推拉

抽屜等形式，保證快捷取放器材、推拉輕便、鎖止可

靠。

六、    翻轉踏板

材  質: 骨架為優質碳鋼矩管；

結  構： 采用專用彈簧絞鏈和門止口雙重鎖定，安全

可靠。

七、  表面油漆

面 漆： 國產漆

顏 色： 駕駛室和車體消防紅色(GB3181 R03 大紅)，底盤架為黑色，擋泥板、保險 杠為灰色 。車身四周粘貼反光標識。

八、   牽引絞盤系統

型    號： FEW16500  24V

驅動形式： 直流電動

最大拉力： 74.8KN

鋼絲尺寸： 11.5mmx36

重   量： 62kg

外形尺寸： 639mmx214mmx214mm

安裝位置：位于車頭前部

九、  升降照明系統

9.1 系統組成

照明系統： 云臺 1 只(可自動復位)、主照明燈 4 只

控制系統： 電器控制箱 1 個、無線遙控器 1 只、手持控制器 1

升降桅桿系統： 氣動升降桿 1 根(鋁

合金材質)、控制電磁閥 1 套

發電機系統： 發電功率不小于 10.5KW

發電機系統一套

9.2 主要技術參數

發電機功率： 10.5KW

發電機頻率:50HZ

發電機電壓： 220V/380V

主燈功率： 1000Wx4

主燈工作電壓：AC220V

升降桿工作氣壓：＜0.5MPa

最大離地高度： ≥8m

云臺工作電壓： 24V

旋轉角度： 水平 380o 、俯仰 355o

上升時間： ≤80s

下降時間: ≤80s

水平回轉時間： ≤30s

俯仰時間： ≤30s

控制箱輸入電壓： AC380V

抗風等級： 8 級

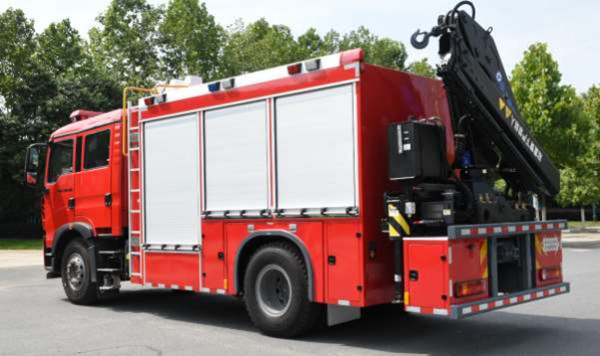

十、   隨車吊系統

型    號： SQZ105

最大吊重： 5000kg

最大起升力矩：10.5 T.M

最大工作幅度： 8.3m

液壓系統最大流量： 25L/min

液壓系統額定壓力： 28MPa

回轉角度： 360o 全回轉

安裝位置： 位于車輛尾部

最大工作高度： 10.3m

安裝形式： 后置式

十一、  附加電路系統

※ 駕駛室頂部配備 1.6 米長排豪華紅紅 LED 警燈。

※ 車輛左前部安裝高強度鋁合金梯架。

※ 車輛兩側上方各配有 3 只紅藍爆閃燈、 3 只側照明燈， 下方安裝安全 標志燈和側回復反射器(組合式) ，配有前、后示廓燈， 兩側各一只 轉向燈，乘員室、器材箱內均裝有照明燈，并符合 GB4785 規定。

※ 警報器功率為 100W；警報器、警燈、爆閃燈電路為獨立式附加電路， 控制器件安裝在駕駛室內。

十二、   總體技術要求

1、所有結構件均用二氧化碳保護焊接， 牢固、平整、 光潔、 無虛焊。防 銹、防腐應符合有關規定；2、整車性能符合 GB7956.1、GB7956.14 等相關法規的要求；

3、消防車標記符合 GB7258-2017《機動車運行安全技術條件》。

4、消防車外部照明和信號裝置符合 GB4785-2019 《汽車及掛車外部照明和 信號裝置的安裝規定》。

5、消防車后下防護符合 GB11567《汽車及掛車側面和后下部防護要求》。

6、整車外觀符合 XF39-2016 規定;外廓尺寸、軸荷及質量限值符合 GB1589-

2016 有關規定。

7、所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志。

十三、  器材布置要求及配置標準

  后排乘員室座位靠背后安裝 4 套 AT 式空呼器托架，戰斗員下車前即可配帶好空

氣呼吸器。

  器材箱選配鋁合金翻轉器材豎托架、使各種器材放置合理，空間利用率>80%。   使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材。     按戰斗編成和戰斗展開設計器材集成；在地面或踏板上 2 個動作內取用相

應器材.

  按使用邏輯關系和使用頻率放置器材；

十四、   隨車文件
